Tìm hiểu về ATS máy phát điện

ATS máy phát điện hay còn gọi là bộ chuyển mạch tự động cho máy phát điện. Đây là là thiết bị dùng để tự động chuyển đổi nguồn điện từ lưới điện chính sang máy phát điện dự phòng khi điện lưới gặp sự cố hoặc mất điện. Nó đảm bảo hệ thống điện luôn hoạt động liên tục mà không cần thao tác thủ công.

Chức năng của ATS máy phát điện

Giám sát nguồn điện chính

ATS liên tục kiểm tra điện áp, dòng điện và tần số của lưới điện. Khi phát hiện xảy ra hiện tượng mất điện, điện áp thấp hoặc điện áp không ổn định. ATS sẽ tự động kích hoạt các bước tiếp theo để duy trì nguồn điện liên tục.

Tự động khởi động máy phát điện

Khi lưới điện gặp sự cố, ATS sẽ gửi tín hiệu để máy phát điện dự phòng khởi động ngay lập tức, chuẩn bị cung cấp điện cho hệ thống.

Chuyển tải điện sang máy phát một cách tự động

Khi máy phát điện đạt điện áp và tần số ổn định, ATS tự động chuyển tải điện từ lưới sang máy phát. Điều này giúp các thiết bị quan trọng tiếp tục hoạt động mà không bị gián đoạn.

Tự động chuyển lại nguồn lưới khi điện ổn định

Khi lưới điện trở lại bình thường, ATS sẽ chuyển tải điện về nguồn chính và tắt máy phát điện. Giúp máy phát điện tiết kiệm nhiên liệu và bảo vệ máy.

Bảo vệ thiết bị và máy phát điện

ATS bảo vệ các thiết bị điện khỏi quá tải, ngắn mạch và điện áp bất thường. Đồng thời hạn chế việc khởi động máy phát không cần thiết, đảm bảo tuổi thọ thiết bị.

Tối ưu hóa vận hành và tự động hóa hệ thống

ATS giúp hệ thống điện vận hành tự động hoàn toàn, giảm sự can thiệp của con người. Đảm bảo nguồn điện liên tục cho nhà máy, tòa nhà, bệnh viện, kho lạnh hoặc trung tâm dữ liệu.

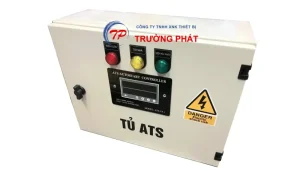

Tủ ATS máy phát điện

Cấu tạo cơ bản của ATS máy phát điện

Bộ mạch điều khiển

Đây là bộ phận quan trọng nhất, giống như “bộ não” của ATS. Nhiệm vụ chính là giám sát điện áp, dòng điện và tần số của lưới điện. Khi phát hiện mất điện hoặc điện áp không ổn định, bộ mạch điều khiển sẽ gửi tín hiệu khởi động máy phát điện dự phòng. Đồng thời điều khiển việc chuyển tải điện từ lưới sang máy phát. Một số bộ điều khiển hiện đại còn có khả năng lập trình các chế độ vận hành, cảnh báo lỗi và kết nối giám sát từ xa.

Công tắc chuyển mạch chính

Đây là bộ phận chịu trách nhiệm chuyển đổi nguồn điện từ lưới điện sang máy phát hoặc ngược lại. Công tắc có thể là công tắc cơ khí hoặc công tắc tĩnh. Đảm bảo chuyển mạch nhanh chóng, an toàn và không làm gián đoạn nguồn điện tới các thiết bị quan trọng.

Biến dòng, biến áp và cảm biến

Bao gồm các cảm biến điện áp, dòng điện, tần số để giám sát chính xác tình trạng nguồn điện. Biến dòng và biến áp cung cấp dữ liệu cho bộ mạch điều khiển. Giúp ATS quyết định khi nào cần chuyển nguồn hoặc khởi động máy phát. Các cảm biến này cũng phát hiện tình trạng quá tải hoặc điện áp bất thường để bảo vệ hệ thống.

Bảng điều khiển và hiển thị

Bảng điều khiển là nơi người dùng theo dõi trạng thái hệ thống, tình trạng lưới điện, máy phát và cảnh báo sự cố. Một số bảng điều khiển hiện đại còn có chức năng cài đặt chế độ tự động. Thiết lập lịch khởi động máy phát, điều khiển từ xa qua mạng. Giúp kỹ thuật viên dễ dàng vận hành và kiểm soát ATS mà không cần tiếp xúc trực tiếp với các bộ phận điện cao áp.

Cầu chì và rơ le bảo vệ

Đây là các thiết bị bảo vệ ATS và thiết bị điện khỏi quá tải, ngắn mạch, hoặc dòng điện bất thường. Khi xảy ra sự cố, rơ le hoặc cầu chì sẽ ngắt mạch kịp thời. Ngăn chặn hư hỏng cho máy phát và hệ thống điện. Giúp hệ thống vận hành an toàn và ổn định trong mọi điều kiện.

Khung và vỏ bảo vệ

Khung và vỏ bảo vệ các linh kiện bên trong ATS khỏi bụi bẩn, độ ẩm, va đập hoặc môi trường khắc nghiệt. Một số ATS có vỏ đạt chuẩn IP chống nước, chống bụi, hoặc vỏ cách âm. Phù hợp lắp đặt gần khu dân cư, bệnh viện, văn phòng. Vỏ bảo vệ giúp kéo dài tuổi thọ thiết bị và đảm bảo vận hành ổn định trong môi trường công nghiệp.

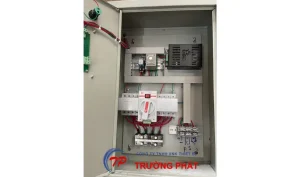

Cấu tạo ATS máy phát điện

Nguyên lí hoạt động của ATS máy phát điện

Giám sát lưới điện liên tục

ATS liên tục theo dõi điện áp, dòng điện và tần số của lưới điện chính. Khi lưới điện ổn định, điện được cấp trực tiếp từ lưới cho các thiết bị tiêu thụ.

Phát hiện sự cố nguồn điện lưới

Nếu điện áp thấp, mất điện hoặc không ổn định, bộ điều khiển ATS sẽ nhận biết tình trạng này thông qua các cảm biến. ATS sẽ khởi động quá trình chuyển sang nguồn dự phòng mà không cần thao tác thủ công.

Kích hoạt máy phát điện dự phòng

Sau khi phát hiện sự cố, ATS gửi tín hiệu khởi động máy phát điện. Máy phát chạy, đạt điện áp và tần số ổn định để sẵn sàng cung cấp điện.

Chuyển tải điện tự động sang máy phát

Khi máy phát đã ổn định, ATS chuyển mạch tự động từ lưới điện sang máy phát. Các thiết bị và hệ thống được cấp điện liên tục mà người dùng không cảm nhận được gián đoạn.

Giám sát máy phát điện trong quá trình vận hành

ATS tiếp tục theo dõi điện áp, tần số và dòng điện từ máy phát. Nếu xảy ra sự cố hoặc quá tải, ATS có thể ngắt tải để bảo vệ máy phát và thiết bị.

Chuyển nguồn trở lại lưới điện khi ổn định

Khi lưới điện phục hồi và đạt chuẩn, ATS tự động chuyển tải điện từ máy phát về lưới điện chính. Máy phát điện sẽ tắt sau khi không còn nhu cầu cấp điện, giúp tiết kiệm nhiên liệu và giảm hao mòn.

Bảo vệ toàn bộ hệ thống điện

ATS kết hợp các rơ le bảo vệ, cầu chì và cảm biến để ngăn ngừa quá tải, ngắn mạch, hoặc điện áp bất thường. Điều này đảm bảo hệ thống điện vận hành an toàn, ổn định cho cả máy phát và các thiết bị tiêu thụ.

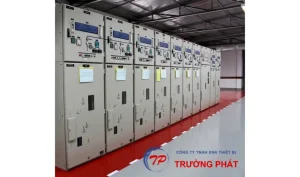

Lắp đặt tủ ATS cho máy phát điện
