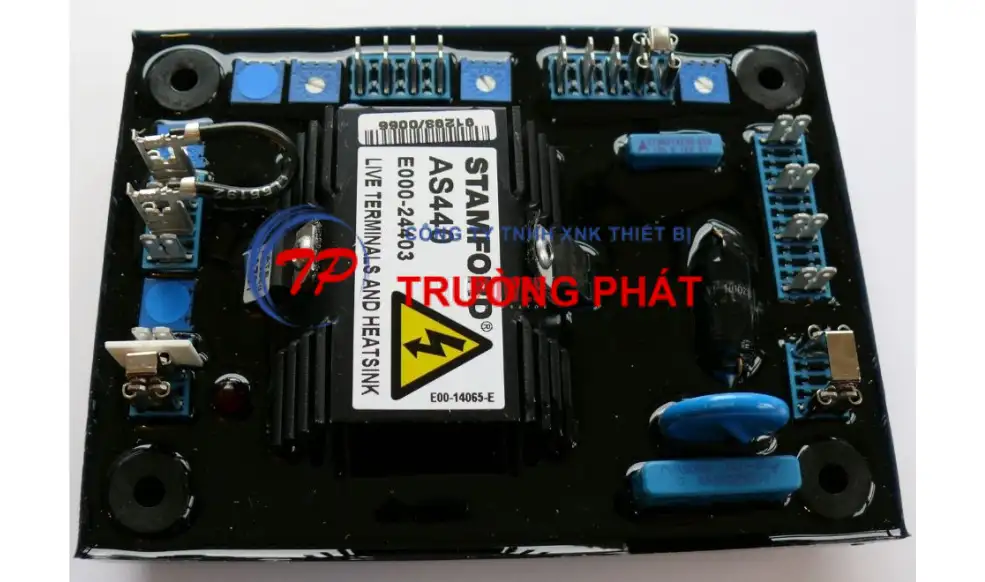

Bộ AVR máy phát điện là gì ?

Bộ AVR máy phát điện là một thiết bị điện tử được tích hợp trong máy phát điện. Có nhiệm vụ ổn định điện áp đầu ra của máy phát bằng cách tự động điều chỉnh dòng điện kích từ cung cấp cho roto (cuộn dây quay).

Công dụng của bộ AVR máy phát điện

Ổn định điện áp đầu ra

AVR có chức năng chính là giữ cho điện áp đầu ra của máy phát điện luôn ổn định, ngay cả khi tải thay đổi đột ngột. Điều này giúp nguồn điện cung cấp đến thiết bị sử dụng luôn trong giới hạn an toàn.

Tự động điều chỉnh dòng kích từ

AVR kiểm soát dòng điện cấp cho cuộn kích từ (rotor) để điều chỉnh độ mạnh của từ trường. Từ đó, nó điều chỉnh điện áp đầu ra của máy phát.

Bảo vệ thiết bị điện

Bằng cách duy trì điện áp ổn định, AVR giúp bảo vệ các thiết bị điện và điện tử không bị hư hỏng do quá áp hoặc sụt áp.

Phản ứng nhanh với thay đổi tải

Khi có thiết bị tiêu thụ điện bật hoặc tắt, AVR sẽ phát hiện sự thay đổi và nhanh chóng điều chỉnh để cân bằng lại điện áp đầu ra.

Tăng hiệu suất và độ bền cho máy phát điện:

Việc kiểm soát dòng kích từ hợp lý giúp giảm hao mòn bộ phận điện. Bảo vệ động cơ và nâng cao tuổi thọ máy phát điện.

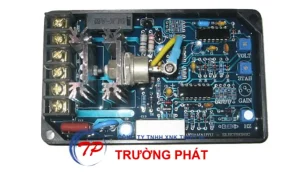

Cấu tạo

Mạch cảm biến điện áp

Chức năng: Đo và giám sát điện áp đầu ra của máy phát. Nếu điện áp quá cao hoặc thấp, mạch này sẽ gửi tín hiệu đến mạch điều khiển để điều chỉnh lại.

Mạch điều khiển

Đây là “bộ não” của AVR. Nhận tín hiệu từ mạch cảm biến và đưa ra quyết định tăng/giảm dòng kích từ. mạch điều khiển thường dùng IC (vi mạch) hoặc mạch điện tử tích hợp.

Mạch chỉnh lưu

Mạch chỉnh lưu biến dòng xoay chiều (AC) từ cuộn kích thành dòng một chiều (DC). Dòng DC này sẽ được cấp vào rotor để tạo từ trường.

Bộ điều chỉnh dòng kích từ

Đây là phần trực tiếp giúp ổn định điện áp đầu ra của máy phát. Điều chỉnh cường độ dòng điện cấp cho cuộn kích từ của rotor.

Bộ bảo vệ

Một số AVR cao cấp tích hợp bảo vệ chống quá áp, quá dòng, ngắn mạch hoặc nhiệt độ cao. Giúp ngắt mạch hoặc cảnh báo lỗi nếu xảy ra sự cố.

Tản nhiệt (Heatsink hoặc quạt nhỏ)

Vì AVR hoạt động liên tục và sinh nhiệt nên cần có bộ phận tản nhiệt để tránh quá nhiệt và hỏng mạch.

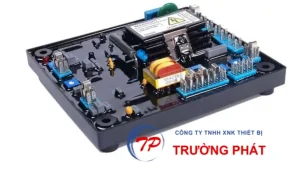

Nguyên lí hoạt động

Giám sát điện áp đầu ra

AVR liên tục đo điện áp đầu ra của máy phát thông qua mạch cảm biến điện áp.

So sánh với giá trị tiêu chuẩn

AVR so sánh điện áp đo được với giá trị điện áp tiêu chuẩn đã được cài đặt (ví dụ: 220V hoặc 380V).

Xử lý tín hiệu

Nếu điện áp thấp hơn tiêu chuẩn,  AVR tăng dòng kích từ (cấp nhiều điện hơn cho cuộn roto). Nếu điện áp cao hơn tiêu chuẩn thì  AVR giảm dòng kích từ.

Điều chỉnh điện áp đầu ra

Khi dòng kích từ thay đổi, từ trường trong rotor thay đổi, kéo theo sự thay đổi điện áp trong cuộn stato. Nhờ đó, điện áp đầu ra được điều chỉnh lại về mức ổn định.

Dấu hiệu bộ AVR máy phát điện bị hỏng

Điện áp đầu ra không ổn định

Điện áp lúc cao lúc thấp, dao động bất thường. Có thể gây nhấp nháy bóng đèn, hỏng thiết bị điện.

Máy phát không tạo ra điện (mất điện áp đầu ra)

Dù máy nổ bình thường nhưng không có điện ra đầu cực. Do AVR không kích được dòng vào roto (cuộn từ).

Mất khả năng điều chỉnh điện áp

Khi tăng/giảm tải, điện áp không thay đổi hoặc điều chỉnh chậm. AVR có thể bị lỗi điều khiển dòng kích từ.

Có tiếng kêu bất thường hoặc nóng quá mức

AVR hỏng có thể gây tiếng “rè rè”, hoặc làm máy phát nóng bất thường do tăng dòng quá mức.

Có mùi khét, cháy nổ linh kiện

Trong trường hợp nặng, AVR có thể bị chập cháy, phồng tụ, cháy mạch, rỉ sét linh kiện.

Các cảnh báo lỗi hiển thị

Trên một số máy có màn hình điều khiển, khi AVR lỗi có thể hiện: “Excitation Fault”, “Voltage Fail”. Hoặc một số mã lỗi liên quan đến hệ thống kích từ.

Cách xử lí khi bộ AVR gặp vấn đề

Ngắt nguồn và dừng máy phát điện ngay lập tức

Tránh để máy phát tiếp tục hoạt động trong tình trạng điện áp không ổn định, có thể gây cháy thiết bị điện hoặc hỏng máy. Đảm bảo tắt máy đúng quy trình, tránh tắt đột ngột nếu máy đang tải.

Kiểm tra sơ bộ các dấu hiệu bất thường

Quan sát xem AVR có mùi khét, cháy nổ linh kiện, phồng tụ điện, rỉ sét, hoặc dây nối lỏng/cháy không. Kiểm tra cầu chì bảo vệ, dây nối từ AVR đến rotor (cuộn kích).

Đo kiểm bằng đồng hồ điện (nếu có kỹ thuật):

Đo điện áp đầu ra của AVR.

Đo dòng kích vào rotor (thường vài chục volt DC).

Nếu không có tín hiệu , có thể AVR chết hoàn toàn hoặc lỗi mạch điều khiển.

Vệ sinh và siết lại các đầu nối

Đôi khi tiếp xúc kém hoặc ẩm ướt gây lỗi AVR. Vệ sinh sạch bo mạch và chân tiếp xúc, đặc biệt nếu máy đặt nơi bụi hoặc ẩm.

Thay thế AVR nếu hư hỏng nghiêm trọng

Nếu kiểm tra thấy AVR bị cháy, không hoạt động hoặc quá yếu, cần thay thế bằng AVR đúng công suất và chủng loại. AVR mỗi loại máy phát có thể khác nhau, không thay linh tinh dễ gây hỏng nặng hơn.

Gọi kỹ thuật viên nếu không chắc chắn

Nếu bạn không rành về điện – điện tử, tốt nhất nên liên hệ kỹ thuật viên chuyên sửa máy phát điện để xử lý. Tránh tự tháo, đo sai, lắp ngược làm hư cuộn kích, cuộn stato hoặc bảng điều khiển.
