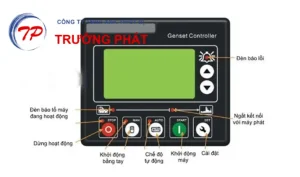

Các ký hiệu trên máy phát điện là gì ?

Các ký hiệu trên máy phát điện là những biểu tượng, chữ viết tắt, hoặc hình ảnh được hiển thị trên bảng điều khiển, màn hình hiển thị hoặc bảng thông số kỹ thuật của máy phát điện.

Chúng được sử dụng để thể hiện nhiều chức năng khác nhau, giúp người vận hành sử dụng máy phát điện thuận tiện và dễ dàng hơn :

Biểu thị trạng thái hoạt động,
Cảnh báo lỗi hoặc sự cố,
Hướng dẫn vận hành,
Hiển thị các thông số kỹ thuật điện,
Bảo đảm an toàn cho người sử dụng và thiết bị.

Chức năng của các ký hiệu trên máy phát điện

Giám sát trạng thái hoạt động

Kí hiệu cho biết máy đang bật hay tắt, chế độ hoạt động (tay hoặc tự động). Thể hiẹn các thông số vận hành như điện áp, dòng điện, tần số, nhiệt độ,…

Cảnh báo sự cố hoặc nguy cơ hỏng hóc

Hiển thị cảnh báo nếu máy quá nhiệt, áp suất dầu thấp, hết nhiên liệu hoặc hệ thống lỗi . Các kí hiệu giúp bảo vệ máy và tránh thiệt hại lớn.

Chỉ dẫn thao tác

Các nút như START, STOP, AUTO hướng dẫn người dùng thực hiện thao tác đúng. Một số máy có cả kí hiệu bảo trì giúp nhắc lịch bảo dưỡng định kỳ.

Hiển thị thông số kỹ thuật

Các ký hiệu như V (Volt), A (Ampere), Hz (Hertz) giúp kiểm tra chất lượng điện đầu ra. Cho phép đảm bảo nguồn điện phù hợp với thiết bị sử dụng.

Hỗ trợ bảo trì và sửa chữa

Ký hiệu bảo trì giúp nhắc nhở người dùng thực hiện kiểm tra, thay dầu, vệ sinh lọc gió. Giúp kéo dài tuổi thọ máy và giảm chi phí sửa chữa.

Chuẩn hóa và dễ tiếp cận

Các ký hiệu thường theo chuẩn quốc tế (IEC, ISO), giúp người vận hành ở bất kỳ quốc gia nào cũng có thể hiểu và sử dụng. Kí hiệu có tác dụng thay thế cho văn bản dài bằng hình ảnh trực quan, dễ hiểu ngay cả với người không chuyên.

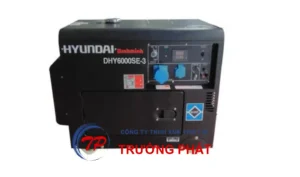

Kí hiệu trên máy phát điện và chức năng của chúng

Phân loại các nhóm ký hiệu trên máy phát điện

Nhóm ký hiệu vận hành

Mục đích: Hướng dẫn thao tác khởi động, tắt máy, chuyển chế độ

Ký hiệu	Chức năng
START	Khởi động máy
STOP	Dừng máy
AUTO	Chế độ tự động
MANUAL	Chế độ thủ công (bằng tay)

Nhóm ký hiệu thông số điện

Mục đích: Hiển thị các thông số điện quan trọng

Ký hiệu	Ý nghĩa
V	Điện áp (Volt)
A	Dòng điện (Ampere)
Hz	Tần số (Hertz)
kW / kVA	Công suất
PF	Hệ số công suất

Nhóm ký hiệu cảnh báo và an toàn

Mục đích: Báo lỗi hoặc cảnh báo nguy cơ sự cố

Ký hiệu	Cảnh báo
🌡	Quá nhiệt
🛢	Áp suất dầu thấp
⛽	Nhiên liệu thấp
🔋	Bình ắc quy yếu
⚠️	Cảnh báo tổng quát
🔥	Cảnh báo cháy / nguy hiểm nhiệt độ cao

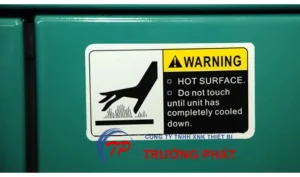

Kí hiệu cảnh báo

Nhóm ký hiệu bảo trì

Mục đích: Nhắc nhở kiểm tra, thay thế linh kiện định kỳ

Ký hiệu	Chức năng
🔧	Bảo trì định kỳ
🧹	Cần vệ sinh bộ lọc
⏳	Báo hiệu thời gian chạy máy đạt ngưỡng bảo trì

Nhóm ký hiệu hệ thống

Mục đích: Hiển thị trạng thái các bộ phận hệ thống

Load : Tải đang hoạt động

ATS : Hệ thống chuyển nguồn tự động

Cooling : Hệ thống làm mát đang hoạt động

Control : Tình trạng bộ điều khiển trung tâm

Sử dụng các kí hiệu trên máy phát điện đúng cách

Ký hiệu vận hành (START, STOP, AUTO, MANUAL)

Luôn kiểm tra xung quanh máy trước khi nhấn START. Khi sử dụng chế độ AUTO, đảm bảo máy đã kết nối với hệ thống ATS (chuyển nguồn tự động). Chỉ sử dụng MANUAL khi cần can thiệp trực tiếp, không dùng cho hệ thống hoạt động liên tục. Không bật/tắt liên tục để tránh hư hỏng hệ thống khởi động.

Ký hiệu thông số điện (V, A, Hz, kW)

Theo dõi thường xuyên để đảm bảo các giá trị nằm trong ngưỡng an toàn:

V: Phù hợp với thiết bị sử dụng (230V hoặc 380V)
Hz: Luôn ổn định ở 50Hz hoặc 60Hz tùy khu vực

Nếu giá trị bất thường thì nên dừng máy và kiểm tra tải. Dòng điện vượt mức có thể gây quá tải hoặc chập cháy thiết bị.

Ký hiệu cảnh báo

Khi có bất kỳ biểu tượng cảnh báo nào sáng lên, cần dừng máy ngay lập tức . Kiểm tra nguyên nhân do nhiệt độ, dầu, nhiên liệu hay điện áp. Không tiếp tục vận hành nếu chưa khắc phục hoàn toàn lỗi. Bỏ qua cảnh báo có thể gây hư hỏng nghiêm trọng hoặc nguy hiểm đến người sử dụng.

Ký hiệu bảo trì

Người vận hành máy phát điện cần thực hiện đúng theo nhắc nhở bảo trì: thay dầu, thay lọc nhiên liệu, vệ sinh két nước. Đồng thời phải ghi chép lại lịch sử bảo trì để theo dõi chu kỳ chăm sóc máy. Bảo trì định kỳ giúp kéo dài tuổi thọ máy và giảm chi phí sửa chữa.

Ký hiệu hệ thống (ATS, LOAD, COOLING)

Luôn quan sát đèn báo hệ thống ATS (chuyển nguồn tự động): đảm bảo hoạt động đúng khi mất điện. Theo dõi biểu tượng tải (LOAD) để điều chỉnh mức tiêu thụ phù hợp. Tránh chạy quá tải kéo dài, dễ gây cháy cuộn dây hoặc hư động cơ.

Kí hiệu trên máy phát điện

Nguyên tắc chung khi sử dụng kí hiệu

Hiểu rõ ý nghĩa từng ký hiệu

Không vận hành máy nếu chưa hiểu rõ chức năng và cảnh báo của các biểu tượng. Tham khảo sách hướng dẫn sử dụng hoặc bảng chú giải ký hiệu của nhà sản xuất.

Không bỏ qua các ký hiệu cảnh báo

Khi thấy biểu tượng cảnh báo thì phải dừng máy ngay để kiểm tra và khắc phục.

Theo dõi thường xuyên các thông số

Quan sát các ký hiệu V (Volt), A (Ampe), Hz (Tần số) để đảm bảo máy hoạt động ổn định. Nếu thông số nằm ngoài giới hạn cho phép, tiến hành kiểm tra tải hoặc lỗi hệ thống.

Tuân thủ đúng ký hiệu bảo trì

Khi có ký hiệu bảo trì hiện lên, người dùng cần kiểm tra lịch bảo trì. Thay dầu, lọc gió, vệ sinh theo khuyến cáo. Không nên “bỏ qua” vì có thể gây hỏng hóc về sau.

Ghi chú và lưu trữ thông tin ký hiệu

Ghi lại lịch sử các lần xuất hiện cảnh báo hoặc thay đổi thông số bất thường. Việc ghi lại lịch sử cảnh báo dùng để hỗ trợ quá trình bảo trì và xử lý sự cố sau này.

Chỉ người được đào tạo mới vận hành máy

Tránh để người không hiểu các ký hiệu tự ý điều khiển máy. Cần đào tạo cơ bản cho người sử dụng về các nhóm ký hiệu chính.
