Tổng quan về tủ ATS máy phát điện

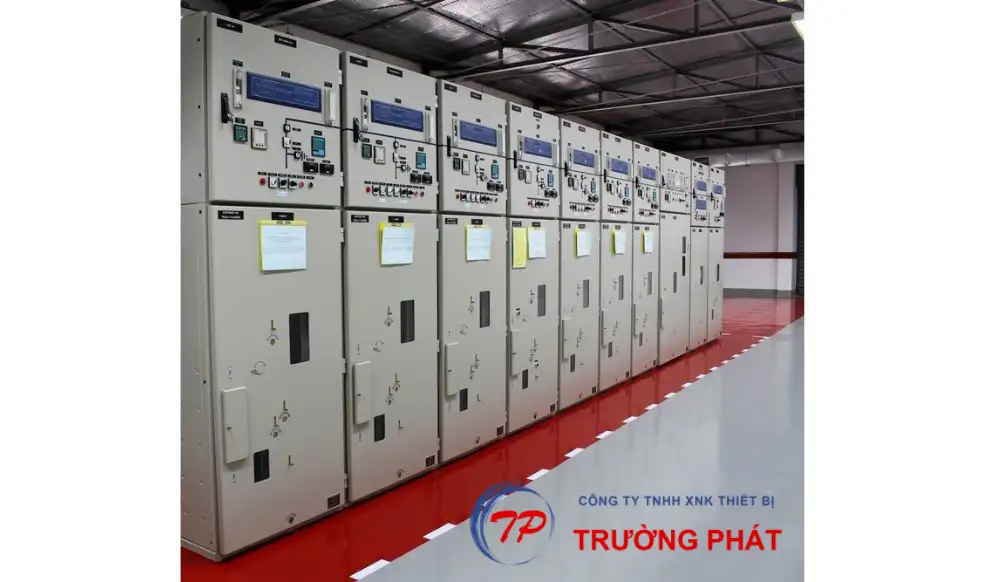

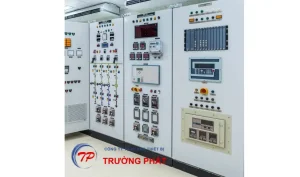

Tủ ATS máy phát điện là thiết bị gì?

Tủ ATS máy phát điện là thiết bị điều khiển và chuyển mạch nguồn điện tự động được lắp đặt trong hệ thống điện dự phòng. Nhằm đảm bảo việc cung cấp điện liên tục, an toàn và ổn định cho phụ tải khi nguồn điện chính gặp sự cố.

Về bản chất, tủ ATS đóng vai trò giám sát trạng thái của nguồn điện lưới. Tự động thực hiện chuyển đổi nguồn cấp giữa hai nguồn độc lập gồm nguồn điện lưới và nguồn điện từ máy phát điện. Mà không cần sự can thiệp của con người. Khi điện lưới bị mất hoặc không đạt tiêu chuẩn vận hành, tủ ATS sẽ phát tín hiệu khởi động máy phát điện. Chờ máy đạt điện áp và tần số ổn định rồi đóng mạch cấp điện cho phụ tải. Ngược lại, khi điện lưới phục hồi ổn định, tủ ATS tự động chuyển tải trở lại nguồn lưới. Và điều khiển máy phát dừng hoạt động theo đúng trình tự kỹ thuật.

Chức năng chính của tủ ATS máy phát điện trong quá trình hoạt động

Giám sát liên tục nguồn điện lưới

Tủ ATS theo dõi các thông số quan trọng của điện lưới như điện áp, tần số và tình trạng mất pha. Khi phát hiện nguồn lưới không đạt tiêu chuẩn vận hành, tủ ATS lập tức đưa ra tín hiệu xử lý phù hợp.

Tự động khởi động máy phát điện khi mất điện lưới

Ngay khi nguồn điện lưới bị mất hoặc gặp sự cố nghiêm trọng, tủ ATS phát lệnh khởi động máy phát điện. Giúp đảm bảo nguồn dự phòng sẵn sàng cung cấp điện cho phụ tải trong thời gian ngắn nhất.

Chuyển đổi nguồn cấp điện một cách an toàn

Sau khi máy phát đạt điện áp và tần số ổn định, tủ ATS thực hiện chuyển tải từ điện lưới sang máy phát theo nguyên tắc liên động. Ngăn chặn hiện tượng đóng đồng thời hai nguồn và đảm bảo an toàn cho hệ thống.

Duy trì cấp điện liên tục cho phụ tải

Tủ ATS máy phát điện giúp rút ngắn tối đa thời gian gián đoạn điện năng. Nhất là đối với các thiết bị và hệ thống yêu cầu nguồn điện liên tục như dây chuyền sản xuất, hệ thống y tế, trung tâm dữ liệu.

Tự động chuyển về điện lưới khi nguồn phục hồi

Khi điện lưới được khôi phục và ổn định trở lại trong khoảng thời gian cài đặt. Tủ ATS sẽ chuyển phụ tải từ máy phát về nguồn lưới một cách có kiểm soát.

Điều khiển dừng máy phát điện đúng quy trình

Sau khi hoàn tất việc chuyển tải về điện lưới, tủ ATS ra lệnh cho máy phát tiếp tục chạy không tải trong thời gian làm mát rồi dừng hẳn. Từ đó giúp bảo vệ động cơ và kéo dài tuổi thọ thiết bị.

Bảo vệ và hỗ trợ vận hành hệ thống điện

Tủ ATS phối hợp với các thiết bị bảo vệ như ACB, MCCB, rơ-le để hạn chế rủi ro sự cố. Đồng thời hỗ trợ các chế độ vận hành tự động, bằng tay hoặc kiểm tra. Tạo thuận lợi cho công tác quản lý và bảo trì hệ thống.

Tủ ATS máy phát điện được cấu thành từ những bộ phận nào?

Vỏ tủ ATS

Vỏ tủ thường được chế tạo từ thép sơn tĩnh điện hoặc inox, có khả năng chống bụi, chống ẩm và chịu va đập tốt. Vỏ tủ có chức năng bảo vệ các thiết bị bên trong và đảm bảo an toàn cho người vận hành.

Bộ chuyển mạch nguồn

Bộ chuyển mạch nguồn là thành phần cốt lõi của tủ ATS. Sử dụng cổng kết nối, MCCB hoặc ACB tùy theo công suất hệ thống. Bộ phận này thực hiện việc đóng – cắt và chuyển đổi nguồn điện giữa điện lưới và máy phát. Đồng thời có cơ cấu liên động cơ – điện để tránh đóng đồng thời hai nguồn.

Bộ điều khiển ATS

Bộ điều khiển có nhiệm vụ xử lý tín hiệu giám sát, điều khiển trình tự khởi động máy phát, chuyển nguồn và dừng máy. Bộ điều khiển cho phép cài đặt các thông số như chế độ vận hành tự động – bằng tay – kiểm tra.

Thiết bị giám sát nguồn điện

Thiết bị giám sát nguồn điện bao gồm rơ-le giám sát điện áp, tần số, mất pha, ngược pha hoặc quá/thiếu áp. Các thiết bị này giúp đánh giá chất lượng nguồn trước khi thực hiện chuyển mạch.

Hệ thống bảo vệ điện

Gồm cầu chì, MCCB/MCB bảo vệ mạch điều khiển và mạch lực. Giúp ngắt nguồn điện kịp thời khi xảy ra sự cố quá dòng, ngắn mạch hoặc chạm đất.

Mạch điều khiển và phụ kiện

Mạch điều khiển bao gồm dây dẫn, rơ-le trung gian, bộ định thời, đèn báo trạng thái, công tắc chọn chế độ, nút nhấn vận hành tay… Thiết bị này giúp hỗ trợ quá trình điều khiển và theo dõi hoạt động của tủ ATS.

Cổng kết nối với máy phát điện

Cho phép truyền tín hiệu khởi động/dừng máy phát, tín hiệu báo lỗi. Cũng như nhận phản hồi trạng thái từ bộ điều khiển máy phát.

Nguyên lí hoạt động của tủ ATS máy phát điện

Nguyên lý hoạt động của tủ ATS máy phát điện được xây dựng trên cơ chế giám sát – điều khiển – chuyển đổi nguồn điện tự động. Từ đó đảm bảo phụ tải luôn được cấp điện từ nguồn phù hợp và an toàn.

Giám sát nguồn điện lưới

Trong điều kiện bình thường, tủ ATS liên tục theo dõi các thông số quan trọng của điện lưới . Khi các thông số này nằm trong giới hạn cho phép, tủ ATS duy trì trạng thái cấp điện từ nguồn lưới cho phụ tải.

Phát hiện sự cố và khởi động máy phát điện

Khi điện lưới bị mất hoàn toàn hoặc xuất hiện các hiện tượng bất thường. Như sụt áp, mất pha, lệch tần số vượt ngưỡng cài đặt, bộ điều khiển ATS sẽ ghi nhận sự cố. Sau đó phát lệnh khởi động máy phát điện sau một khoảng thời gian trễ nhằm tránh chuyển nguồn do sự cố thoáng qua.

Chờ ổn định nguồn máy phát

Sau khi máy phát khởi động, tủ ATS tiếp tục giám sát điện áp và tần số đầu ra của máy phát. Chỉ khi các thông số này đạt giá trị ổn định theo tiêu chuẩn cài đặt. Tủ ATS máy phát điện mới cho phép thực hiện chuyển nguồn.

Chuyển tải từ điện lưới sang máy phát

Tủ ATS tiến hành ngắt nguồn điện lưới, sau đó đóng nguồn máy phát để cấp điện cho phụ tải. Quá trình này được thực hiện theo nguyên tắc liên động. Đảm bảo hai nguồn không bao giờ được đóng đồng thời tránh nguy cơ ngắn mạch và hư hỏng thiết bị.

Duy trì cấp điện trong thời gian mất lưới

Trong suốt thời gian điện lưới bị gián đoạn, phụ tải được cấp điện hoàn toàn từ máy phát điện. Tủ ATS tiếp tục giám sát song song cả nguồn máy phát và trạng thái phục hồi của điện lưới.

Chuyển lại nguồn lưới khi điện phục hồi

Khi điện lưới được khôi phục và ổn định liên tục trong khoảng thời gian cài đặt. Tủ ATS sẽ chuyển phụ tải từ máy phát về điện lưới theo trình tự an toàn: ngắt máy phát khỏi tải, sau đó đóng nguồn lưới.

Dừng máy phát điện theo chu trình làm mát

Sau khi chuyển tải về điện lưới, máy phát điện tiếp tục chạy không tải trong một khoảng thời gian để làm mát. Rồi tiếp đó, tủ ATS phát lệnh dừng máy phát, kết thúc chu trình vận hành.
