Tìm hiểu chi tiết về đi ốt máy phát điện

Đi ốt là linh kiện bán dẫn cho phép dòng điện đi theo một chiều nhất định và ngăn dòng điện theo chiều ngược lại. Nhờ đặc tính này, đi ốt máy phát điện được sử dụng rộng rãi trong các mạch điện để chỉnh lưu, bảo vệ và ổn định dòng điện.

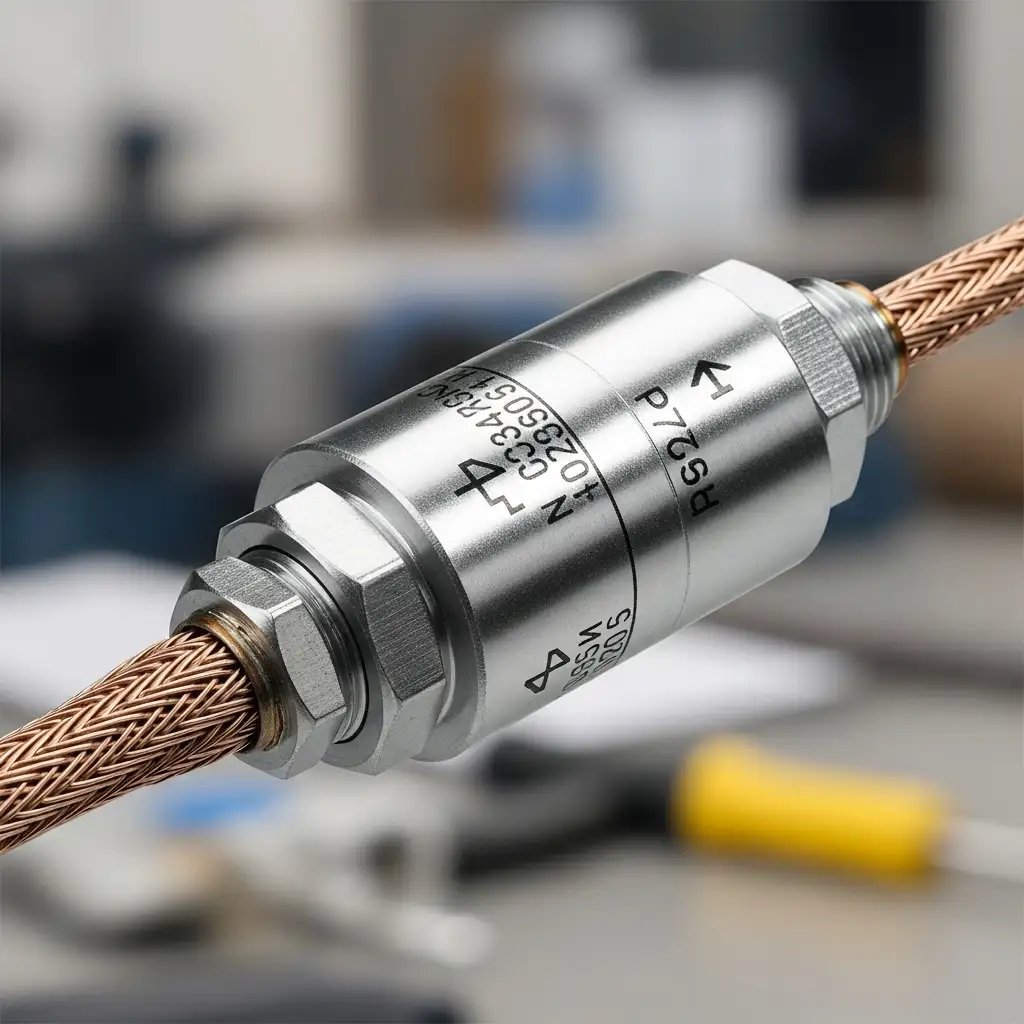

Công dụng của đi ốt trong máy phát điện

Trong máy phát điện, đi ốt giữ vai trò đặc biệt quan trọng. Đi ốt có nhiệm vụ chỉnh lưu dòng điện xoay chiều sinh ra từ cuộn dây stato thành dòng điện một chiều. Sau đó tiến hành cấp điện cho cuộn kích từ rôto. Nhờ đó, rôto tạo ra từ trường ổn định, giúp máy phát điện duy trì điện áp đầu ra liên tục và đúng tiêu chuẩn.

Bên cạnh chức năng chỉnh lưu, đi ốt còn ngăn dòng điện ngược. Giúp bảo vệ cuộn dây, đầu phát và bộ điều chỉnh điện áp AVR khỏi hư hỏng. Có thể nói, dù là linh kiện nhỏ, đi ốt lại ảnh hưởng trực tiếp đến khả năng phát điện. Góp phần quan trọng trong độ ổn định và tuổi thọ của toàn bộ máy phát điện.

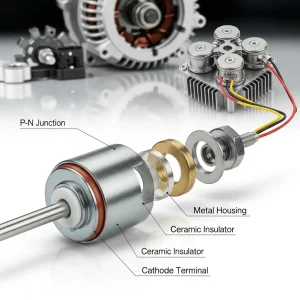

Cấu tạo cơ bản của đi ốt máy phát điện

Mối tiếp giáp bán dẫn P–N

Mối tiếp giáp P–N là bộ phận cốt lõi quyết định chức năng của đi ốt. Khi được phân cực thuận, mối tiếp giáp cho phép dòng điện đi qua. Khi phân cực ngược, dòng điện bị chặn lại, nhờ đó thực hiện chức năng chỉnh lưu trong máy phát điện.

Chip bán dẫn chỉnh lưu

Chip bán dẫn được đặt bên trong đi ốt, có khả năng chịu dòng điện lớn và điện áp cao. Chất lượng chip quyết định trực tiếp đến khả năng chỉnh lưu, độ ổn định và tuổi thọ của đi ốt trong quá trình vận hành máy phát điện.

Cực Anode

Cực Anode là đầu nối cho dòng điện đi vào đi ốt. Trong hệ thống máy phát điện, cực Anode thường được kết nối với cuộn dây stato. Việc kết nối này là để nhận dòng điện xoay chiều cần chỉnh lưu.

Cực Cathode

Cực Cathode là đầu nối cho dòng điện đi ra khỏi đi ốt sau khi đã được chỉnh lưu. Cực này thường được đánh dấu rõ ràng nhằm tránh đấu nhầm, gây hư hỏng đi ốt và các linh kiện liên quan.

Vỏ bảo vệ đi ốt

Vỏ đi ốt có chức năng bảo vệ chip bán dẫn và mối tiếp giáp P–N khỏi tác động của môi trường. Như các tác nhân bụi bẩn, độ ẩm và rung động. Trong máy phát điện công nghiệp, vỏ thường làm bằng kim loại để tăng độ bền và khả năng tản nhiệt.

Bộ phận tản nhiệt

Do đi ốt phải làm việc với dòng điện lớn, nhiệt lượng sinh ra rất cao. Bộ phận tản nhiệt giúp dẫn và phân tán nhiệt ra môi trường. Đồng thời ngăn ngừa tình trạng quá nhiệt làm giảm tuổi thọ đi ốt.

Chân hoặc bu lông kết nối

Phần chân hoặc bu lông dùng để cố định đi ốt vào cầu chỉnh lưu hoặc khung đầu phát. Bộ phận này đảm bảo kết nối điện chắc chắn, giảm tiếp xúc kém và giúp truyền nhiệt hiệu quả hơn.

Đi ốt máy phát điện hoạt động theo nguyên lí nào?

Đi ốt trong máy phát điện hoạt động dựa trên nguyên lý chỉnh lưu của mối tiếp giáp bán dẫn P–N. Kết hợp với sự thay đổi chiều của dòng điện xoay chiều do đầu phát sinh ra. Nguyên lý này cho phép biến đổi dòng điện xoay chiều thành dòng điện một chiều. Phục vụ cho hệ thống kích từ và điều khiển điện áp.

Quy trình hoạt động của đi ốt máy phát điện

Quá trình tạo dòng điện xoay chiều trong máy phát điện

Khi động cơ quay, rôto chuyển động trong từ trường của stato. Sự thay đổi từ thông trong cuộn dây stato sinh ra dòng điện xoay chiều. Dòng điện này có biên độ và chiều thay đổi liên tục theo thời gian.

Dòng điện xoay chiều được đưa vào bộ chỉnh lưu

Dòng điện xoay chiều từ cuộn dây stato được dẫn tới bộ chỉnh lưu. Đây là nơi các đi ốt được lắp thành cầu chỉnh lưu. Đây là bước trung gian quan trọng trước khi dòng điện được sử dụng cho hệ kích từ.

Đi ốt dẫn điện ở nửa chu kỳ phân cực thuận

Trong mỗi nửa chu kỳ của dòng điện xoay chiều, khi điện áp tại cực Anode lớn hơn cực Cathode, đi ốt rơi vào trạng thái phân cực thuận. Khi đó, mối tiếp giáp P–N mở ra, cho phép dòng điện chạy qua đi ốt.

Đi ốt khóa dòng ở nửa chu kỳ phân cực ngược

Ở nửa chu kỳ còn lại, khi điện áp đảo chiều, cực Cathode có điện áp cao hơn Anode. Lúc này, mối tiếp giáp P–N bị phân cực ngược, đi ốt không cho dòng điện đi qua. Ngăn dòng điện chạy ngược về cuộn dây.

Quá trình chỉnh lưu tạo dòng điện một chiều

Nhờ việc chỉ cho dòng điện đi theo một chiều, đi ốt cắt bỏ phần dòng ngược của dòng xoay chiều. Khi nhiều đi ốt phối hợp với nhau trong cầu chỉnh lưu, dòng điện đầu ra trở thành dòng điện một chiều tương đối liên tục.

Cấp dòng kích từ cho rôto máy phát điện

Dòng điện một chiều sau chỉnh lưu được cấp vào cuộn kích từ của rôto. Dòng kích này tạo ra từ trường ổn định. Giúp máy phát điện duy trì điện áp đầu ra phù hợp với yêu cầu tải.

Phối hợp với bộ điều chỉnh điện áp AVR

Đi ốt hoạt động đồng thời với AVR để điều chỉnh cường độ dòng kích từ. Khi tải thay đổi, AVR điều khiển dòng qua đi ốt nhằm giữ điện áp đầu ra ổn định và bảo vệ hệ thống điện.

Người dùng nên làm gì khi phát hiện đi ốt máy phát điện bị hư?

Ngừng vận hành máy phát điện ngay lập tức

Tiếp tục chạy máy khi đi ốt hỏng có thể gây quá nhiệt, cháy cầu chỉnh lưu, hỏng cuộn dây hoặc AVR. Việc dừng máy kịp thời giúp hạn chế thiệt hại nghiêm trọng.

Ngắt hoàn toàn nguồn điện và tải

Cần ngắt aptomat, tủ ATS và toàn bộ tải kết nối trước khi kiểm tra. Điều này đảm bảo an toàn cho người thao tác và tránh phát sinh dòng điện ngược.

Kiểm tra xác định chính xác đi ốt bị hư

Sử dụng đồng hồ VOM để đo đi ốt trong bộ chỉnh lưu. Cần phân biệt rõ đi ốt bị chập, đứt hoặc suy giảm chất lượng để có phương án xử lý phù hợp.

Không tiếp tục vận hành tạm thời khi chưa sửa chữa

Việc “chạy tạm” có thể làm hỏng thêm các đi ốt còn lại và gây mất cân bằng chỉnh lưu. Điều này thường dẫn đến chi phí sửa chữa cao hơn nhiều lần.

Thay thế đi ốt đúng chủng loại và thông số kỹ thuật

Đi ốt thay thế phải đúng dòng chịu tải, điện áp, kiểu lắp và tương thích với đầu phát. Tuyệt đối không dùng đi ốt kém chất lượng hoặc sai thông số.

Kiểm tra đồng thời cầu chỉnh lưu và AVR

Khi đi ốt hư, cần kiểm tra thêm cầu chỉnh lưu, AVR và cuộn kích từ. Đây là các bộ phận liên quan trực tiếp và có thể bị ảnh hưởng theo.

Nhờ kỹ thuật viên chuyên môn nếu không có kinh nghiệm

Với máy phát điện công suất lớn hoặc máy công nghiệp, người dùng nên liên hệ đơn vị kỹ thuật chuyên nghiệp để đảm bảo sửa chữa đúng tiêu chuẩn.

Rà soát lại nguyên nhân gây hư đi ốt

Sau khi thay thế, người dùng cần kiểm tra nguyên nhân như quá tải, nhiệt độ cao, AVR lỗi hoặc môi trường ẩm bụi. Việc này giúp ngăn ngừa tái diễn sự cố.
